华星100万吨/年催化汽油加氢装置轻质汽油单元

admin 2011-04-26 　

　　山东华星石油化工集团有限公司新建的100万吨/年催化汽油加氢装置轻质汽油单元，由大连市化工设计院设计，监理单位是山东金钥匙工程监理有限公司，施工单位为山东胜越石化工程建设有限公司。

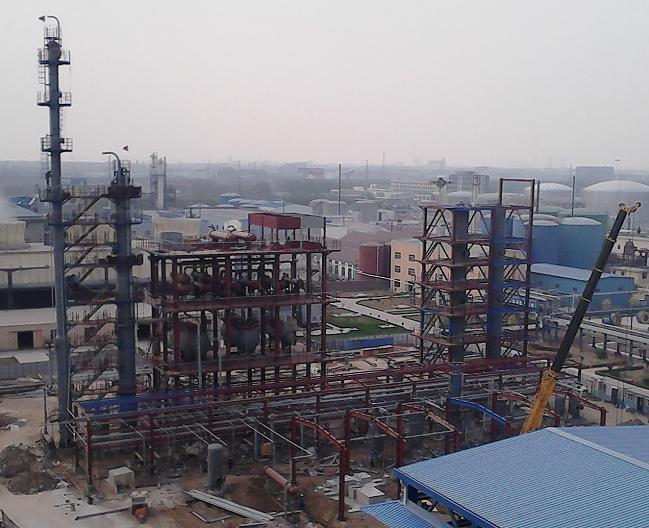

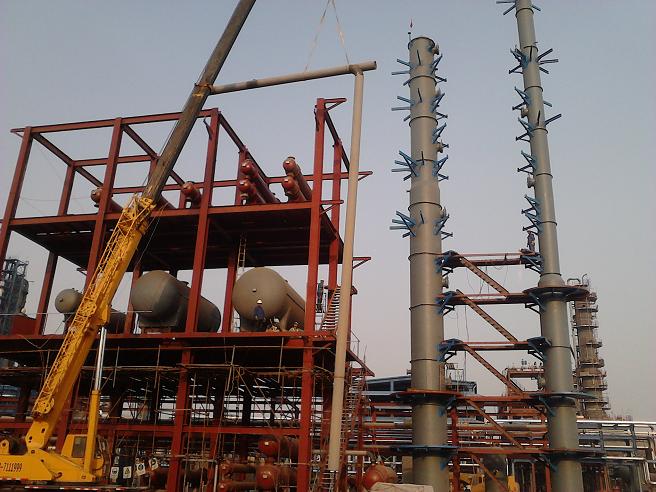

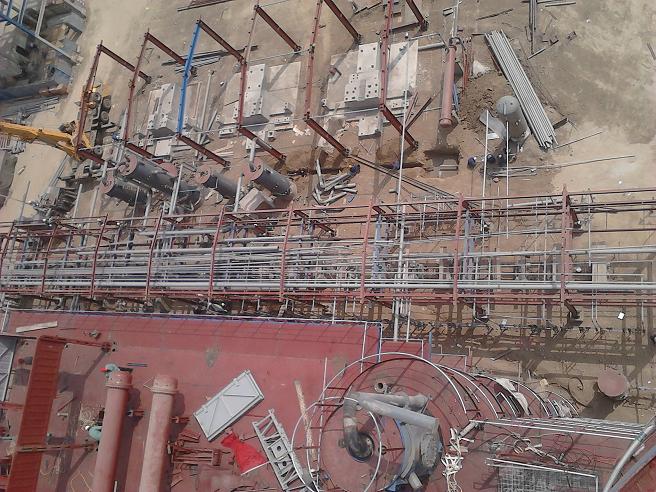

　　装置南北向布置，东西向分三个区域，西侧自北向南分别是反应及炉区、框架区、塔区，中间是装置管廊及泵区，东侧为压缩机区。装置南北长70米，东西宽50米，占地约3500平方米。装置北侧紧邻空压站，西侧为冷却水塔，南侧为罐区，东侧为加氢装置。

　　施工范围为除土建及加热炉以外的全部安装工程，包括：钢结构、工艺管道、给排水及消防、动静设备、电气、仪表、防腐、保温、防火层及无损检测等工程。主要工程实物量为：钢结构约360吨、工艺管道约6公里/3万寸、地下管线约1公里/3千寸、机泵14台、往复式压缩机3台、空冷风机6台、空冷器2组、塔2台、反应器2台、容器14台、换热器18台、电气电缆约2公里、电气设备约300台/套、仪表电缆约3.5公里、仪表设备约500台/套、防腐约6万平方米、保温约120立方米、防火层约40立方米。

　　装置工期为2011年2月至2011年6月。
