山东华星石油化工集团有限公司600万吨/年原料油预处理装置

admin 2010-06-10 　

　　山东华星石油化工集团有限公司新建的600万吨/年原料油预处理装置，由中国石化集团洛阳石油化工工程公司设计，监理单位是山东正大工程监理公司，施工单位为中国石化集团南京工程有限公司。

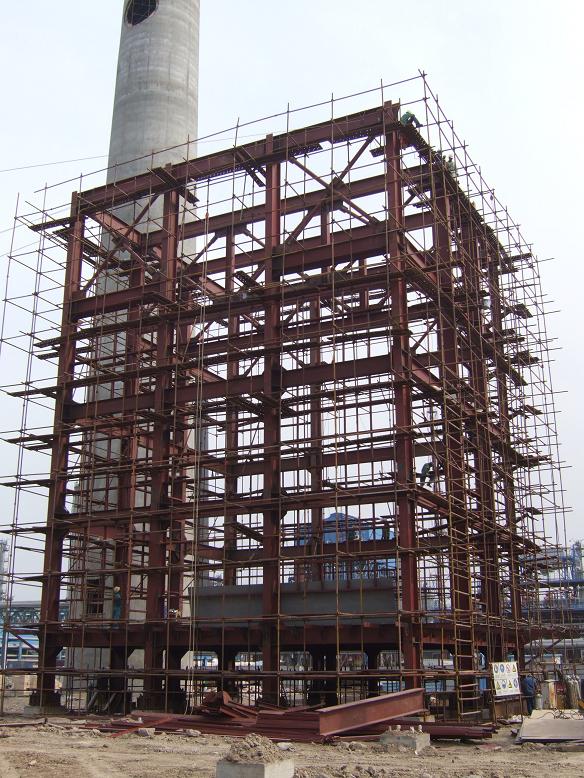

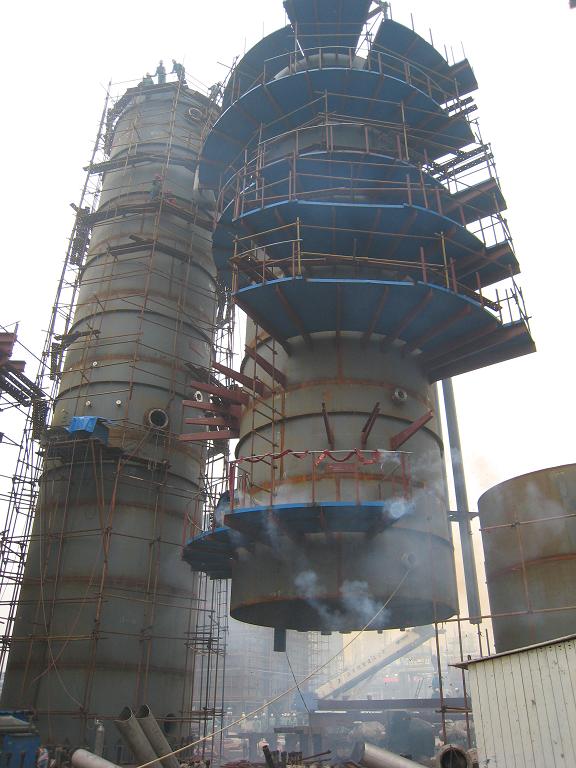

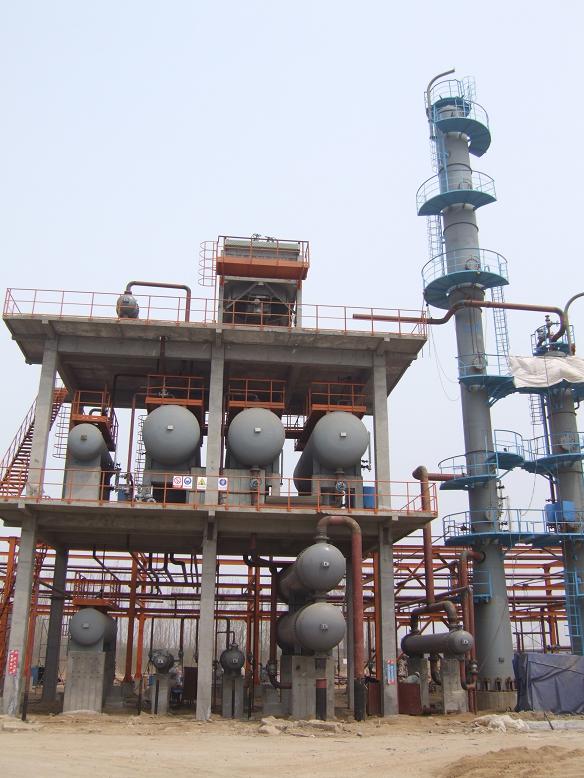

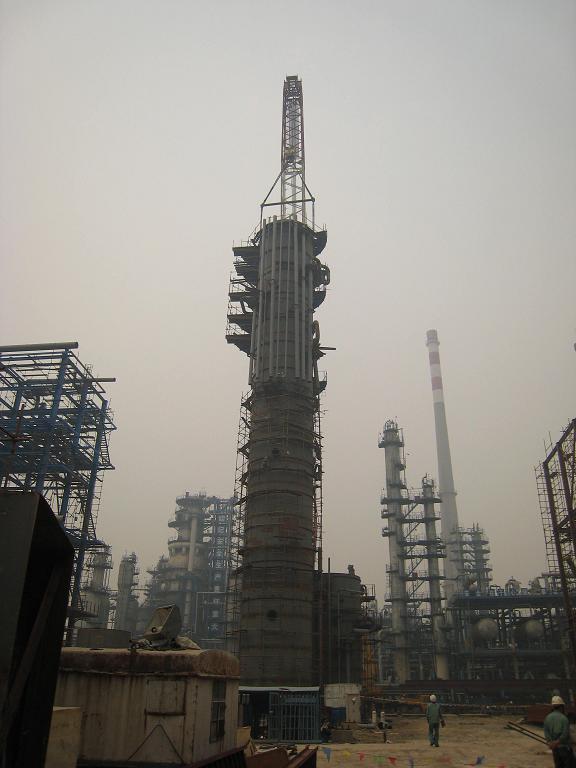

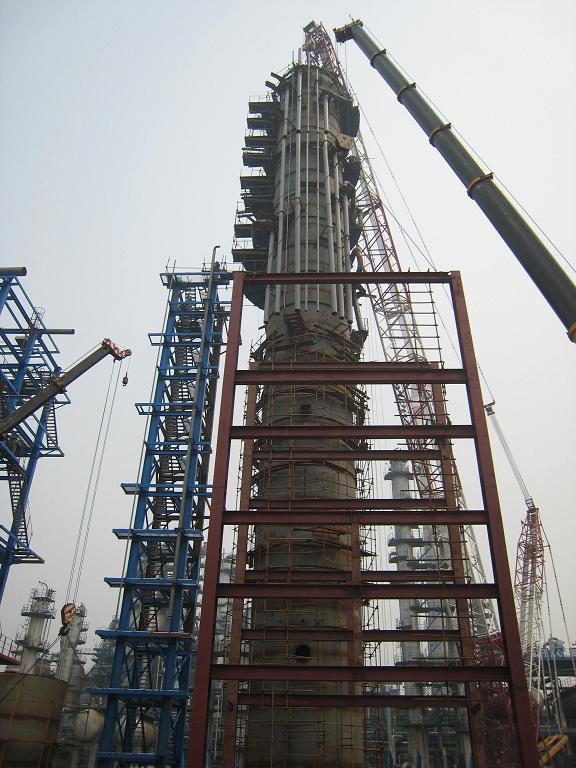

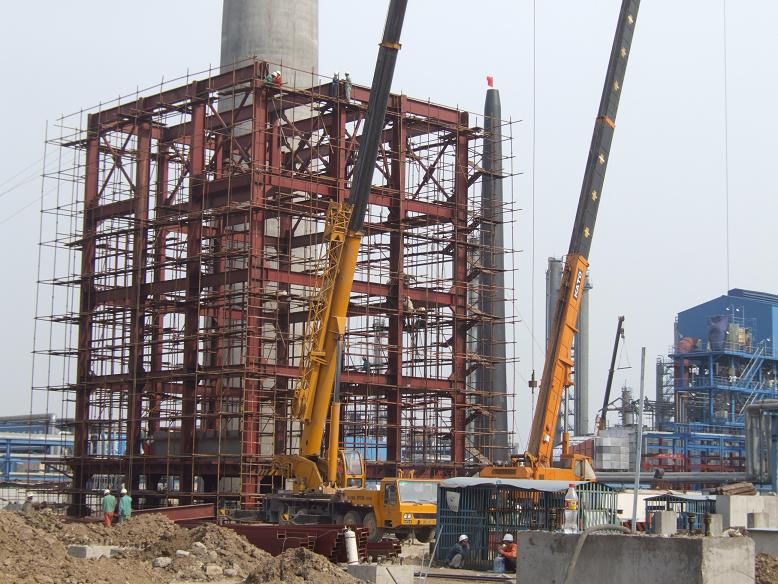

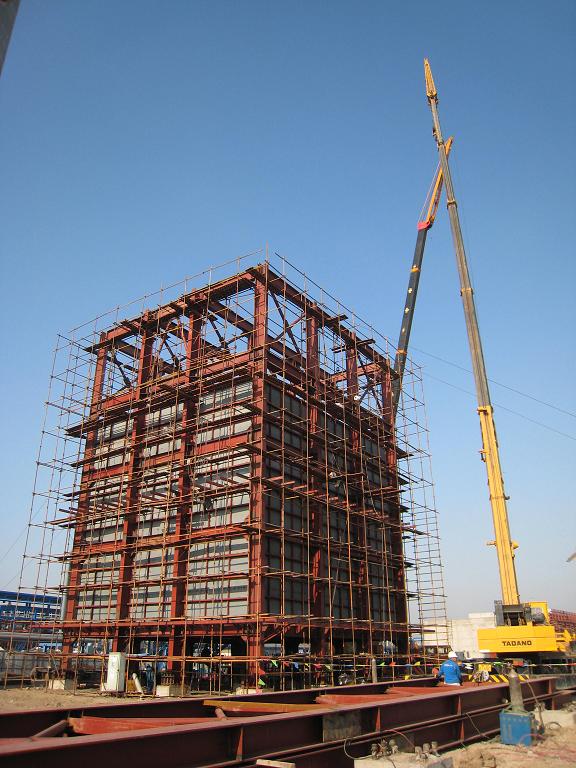

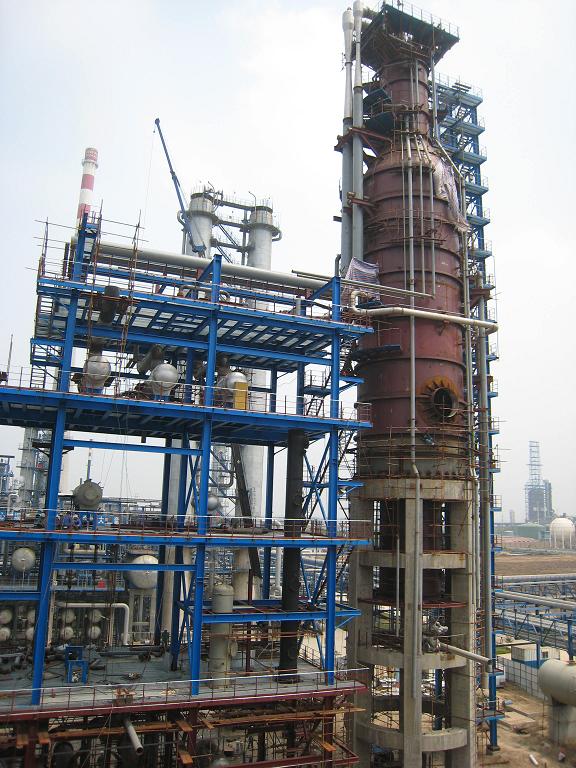

　　装置东西向布置，南北向三条轴线，最北侧为减压塔区、常压塔区、常压框架区，中间是总图区、原料泵区，南侧是加热炉区、电脱盐区、变、配电室。本装置东西长190米，南北宽85米，占地面积16150㎡。北侧是140万吨/年催化裂化装置，东侧是热电厂，南侧紧靠系统管廊，西侧是原油罐区。

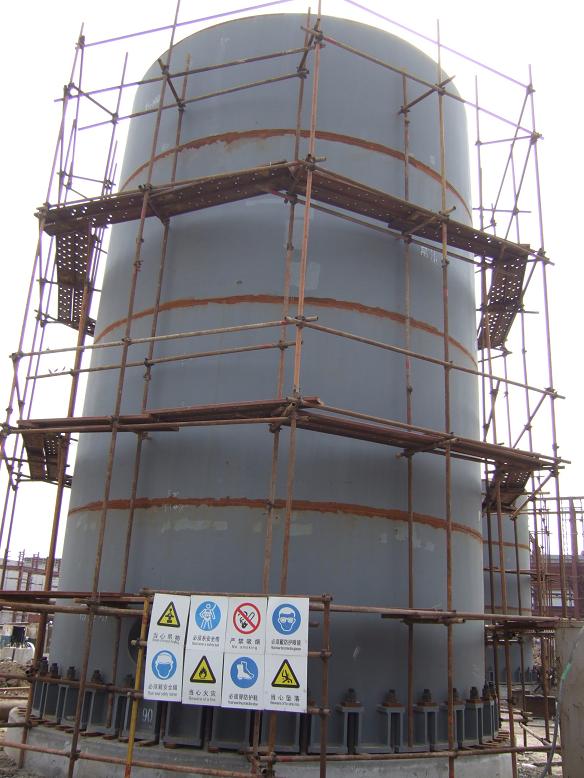

　　施工范围除土建及防火层之外的全部安装工程，包括：工艺管道、给排水及消防、动静设备、工业炉、电气、自控、电信、暖通、钢结构、防腐、保温、筑炉衬里、无损检测等。实物量主要有：钢结构约2500吨；加热炉2台、塔类设备5台、换热器67台、罐类设备29台、空冷器24台、机泵51台、EJ成套技术6组；地下管线3460米；工艺管线46公里；电气电缆25公里、电气电信设备1000台/套；仪表设备3046台/套、仪表电缆135公里。
　　开工时间2010.4.5。
